Y43X固定比例式减压阀调压阀

Y43X固定比例式减压阀调压阀
点击放大
产品型号:
Y43X
产品报价:
产品特点:
Y43X固定比例式减压阀调压阀外形美观、质量可靠,比例准确,工作平稳,既减动压也减静压。固定比例式减压阀利用阀体内部活塞两端不同截面积产生的压力差,改变阀后的压力,达到减压目的。我公司减压阀的减压比例是:2∶1,3∶1,4∶1,3∶2,5∶2等,亦可根据用户的要求设计特殊比例的减压阀。
  Y43XY43X固定比例式减压阀调压阀的详细资料:

Y43X固定比例式减压阀调压阀

Y43X固定比例式减压阀外形美观、质量可靠,比例准确,工作平稳,既减动压也减静压。固定比例式减压阀利用阀体内部活塞两端不同截面积产生的压力差,改变阀后的压力,达到减压目的。我公司减压阀的减压比例是:2∶1,3∶1,4∶1,3∶2,5∶2等,亦可根据用户的要求设计特殊比例的减压阀。



Y43X固定比例式减压阀调压阀主要技术参数

适用介质

水、气体

适用温度

≤90℃

压力误差

≤8%

小开启压力

2∶1

0.2MPa

3∶1

0.3MPa

连接形式

法兰、内螺纹

主要零件材料

阀体

锡青铜

不锈钢

铸铁

内件

锡青铜

不锈钢

锡青铜或不锈钢

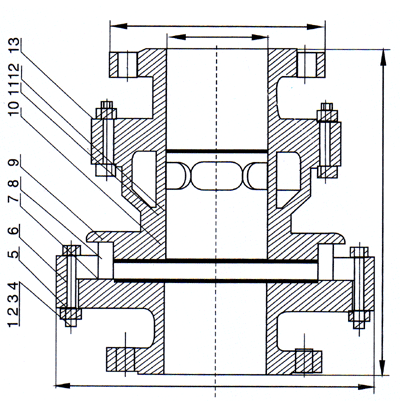

三、固定比例式减压阀主要外形尺寸(法兰连接尺寸PN1.0MPa按GB4216.4-84标准,PN1.6MPa按GB4213.5-84标准)



公称通径DN(mm)

A

D3

25

232

115/125

32

246

140/150

40

256

150/155

50

270

165/175

65

306

185/200

80

320

210/230

100

340

240/265

125

400

275/300

150

429

310/350

200

358

355/400





型号

公称压力

公称通径DN(mm)

L

Y43X-10T

(B型)

1.0

50

85

65

102

80

122

100

140

125

160

150

178

200

230

Y43X-16T

(B型)

1.6

50

85

65

102

80

122

100

140

125

160

150

178

200

230



公称通径DN(mm)

尺寸(mm)

C

L

D

15

1/2"

80

50

20

3/4"

80

50

25

1"

90

54

32

1 1/4"

100

60

40

1 1/2"

110

68

50

2"

120

80










减压阀调压步骤

1、关闭减压阀前的闸阀,开启减压阀后的闸阀,制造下游低压环境

2、  将调节螺钉按逆时针旋转至上位置(相对低出口压力),然后关闭减压阀后闸阀

3、慢慢开启减压阀前的闸阀至全开;

4、顺时针慢慢旋转调节螺钉,将出口压力调至所需要的压力(以阀后表压为准);调整好后,将锁紧

   螺母锁紧打开减压阀后闸阀

5、如在调整时出口压力高于设定压力,须从*步开始重新调整,即只能从低压向高压调。



产品相关关键字: 减压阀 比例式减压阀 固定比例式减压阀 Y43X减压阀 法兰减压阀
