D71F4-16C手动衬氟蝶阀碳钢蝶阀对夹蝶阀

D71F4-16C手动衬氟蝶阀碳钢蝶阀对夹蝶阀
点击放大
产品型号:
产品报价:
产品特点:
D71F4-16C手动衬氟蝶阀碳钢蝶阀对夹蝶阀系列中线蝶阀。采用对分两片式阀体组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,阀门可承受衬里材料介绍的介质腐蚀,采用四极密封结构并在密封面处配以耐温抗老化的SI橡胶的弹性衬垫,完全达到介质的零泄漏。
  D71F4-16C手动衬氟蝶阀碳钢蝶阀对夹蝶阀的详细资料:

D71F4-16C手动衬氟蝶阀碳钢蝶阀对夹蝶阀系列中线蝶阀。采用对分两片式阀体组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,阀门可承受衬里材料介绍的介质腐蚀,采用四极密封结构并在密封面处配以耐温抗老化的SI橡胶的弹性衬垫,完全达到介质的零泄漏。
结构特点
1、中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力、流量可自由调节;
2、四级加载弹性密封,保证了阀门内、外的零泄漏。
a:轴与蝶阀一体外衬F46;

b:轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合;
c:轴的径向采用O型圈与金属轴套的组合;
d:阀座镶嵌有弹性条的阀体槽内。
3、采用可弹性垫片定位准确,结构简单。(*采用O型圈是为了防止意外泄漏时的安全措施)。
二、设计规范
遵循GB/T12238,API 609,MSS SP-67标准
三、驱动方式
手动、蜗轮传动、气动、电动

D71F4-16C手动衬氟蝶阀碳钢蝶阀对夹蝶阀详细信息:

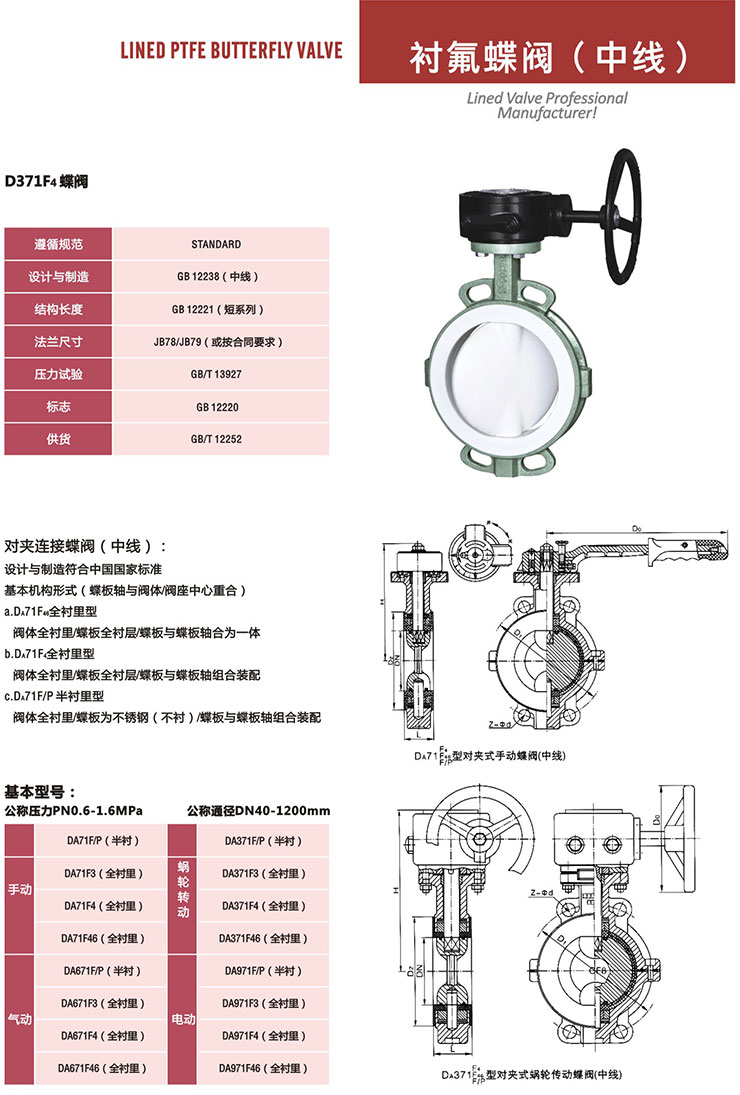

衬氟蝶阀

D71F4-16C手动衬氟蝶阀碳钢蝶阀对夹蝶阀



D71F4-16C手动衬氟蝶阀碳钢蝶阀对夹蝶阀




产品相关关键字: 衬氟蝶阀 碳钢蝶阀 对夹蝶阀 中线蝶阀 D71F4-16C蝶阀
