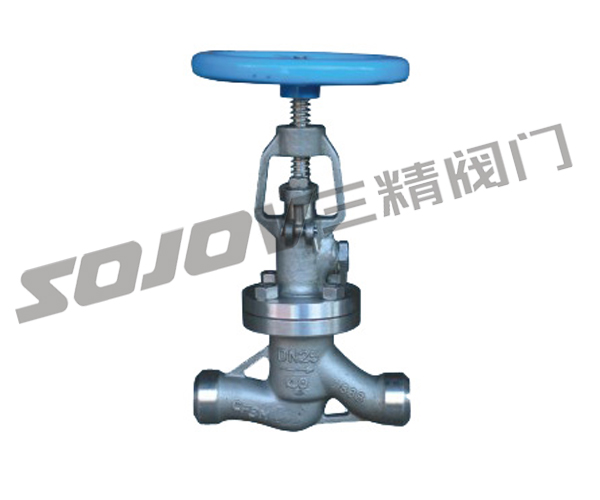

NKJ61H焊接式真空截止阀-三精制造

NKJ61H焊接式真空截止阀-三精制造
点击放大
产品型号:
NKJ61H
产品报价:
产品特点:
NKJ61H真空截止阀主体采用铸锻结构,具有平行双密封副半强制双向密封,密封面到位运动和楔形块楔紧运动分步作用实现零泄漏
  NKJ61HNKJ61H焊接式真空截止阀-三精制造的详细资料:



截止阀:焊接式真空截止阀


NKJ61H真空截止阀

焊接式真空截止阀详细信息:



真空截止阀号:NKJ61H

真空截止阀公称通径:15MM-400MM

真空截止阀使用压力:1.6MPA -6.4MPA

真空截止阀连接方式:焊接连接

真空截止阀形式:手动

真空截止阀主要功能:起开关作用

真空截止阀使用介质:耐腐蚀介质

真空截止阀材质:WCB标准碳钢  不锈钢

真空截止阀标准:机械部标准或定做非标

NKJ61H真空截止阀主要结构特点及用途

本系列阀门主体采用铸锻结构,具有平行双密封副半强制双向密封,密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。密封面运动磨擦力小、启闭轻便,而且密封面磨损有自动补偿功能。结构简单、紧凑、检修方便,使用寿命长。阀盖填料室设有真空密封结构,具有自胀压紧作用,并且密封采用高强膨胀材料密封,使系统与大气完全隔离,具有很好的系统气密性。本系列阀门连接形式分法兰、焊接两种,驱动方式有手动、电动两种。

该阀门适用于工作温度≤425℃和≤550℃,工作介质为水、蒸汽或空气的管路上,作为启闭装置;尤其适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用。

NKJ61H真空截止阀阀门结构型式 Valve ctrucure type



产品类型
Product type

壳体强度试验/MPa
Sheli strangth test

上密封试验/MPa
Back seal test

密封试验/MPa
Seal test

适用介质
Applicable
medium

适用温度/℃
Applicable
temperature

NKJ61H-40

6.O

4.4

4.4

水、蒸汽、空气
Water、Steam、Air

 ≤425

NKJ61H-64

96

7.O

7.O

NKJ61H-100

15.O

11.0

11.O

NKJ61Y-40l

6.O

4.4

4.4

水、蒸汽、空气
Water、Steam、Air

 ≤550

NKJ61Y-64l

9.6

7.0

7.O

NKJ61Y-1OOI

15.O

11.O

11.O

NKJ61H真空截止阀阀门主要零件材料 Material for Main Parts



零件名称
Part name

阀体、阀盖Body Bonnet

阀杆
Valve Stem

阀瓣Disc

密封面
Sealing face

阀杆螺母
Yokenut

填料
Packing

紧固件
Fasteher

NKJ61H-C型

25或WCB

铬不锈钢
Crstain
mless
teel

铬不锈钢
Crstain
mless
steel

H:合金钢
H:alloy steel

铝青铜
AI
bronze

膨胀复合石墨
Expanding
compound
graphlte

优质碳钢
High-grade
carbon
steel

NKJ61Y-l型

铬钼钢
Cr.Mo steel

20CrlM01vA 或38CrMoAlA

12CrlMo 1VA

Y:硬质合金
Y:oarbide alloy

铬钼钢
Cr.Mo steel

NKJ61H真空截止阀



公称通径
DN/mm
Nominal
diameter

公称压力
PN/MPa
Nominal
pressure

主要外形尺寸和连接尺寸/mm
Main extemal and connectingd mensions

L

H

D

D0

D1

L1

α

W

1O

4.0

130

245

36

11

18.4

1O

-

120

15

130

245

36

16

22.5

1O

-

120

20

150

265

44

21

28.5

11

-

160

25

160

270

48

26

34.5

12

-

200

32

180

285

48

34

-

-

37o30'

200

40

200

320

55

40

-

-

37o30'

240

50

230

365

64

48

-

-

37o30'

320

65

290

41O

82

66

-

-

37o30'

300

80

31O

430

95

78

-

-

37o30'

300

100

350

470

117

1OO

-

-

37o30'

350

125

400

500

143

126

-

-

37o30'

350

150

480

533

167

150

-

-

37o30'

400

1O

6.4

130

245

36

1O

18.4

1O

-

120

15

130

245

36

15

22.5

1O

-

120

20

150

265

44

20

28.5

11

-

160

25

160

270

48

25

34.5

12

-

200

32

180

280

48

33

-

-

37o30'

200

40

200

320

55

39

-

-

37o30'

240

50

230

365

64

48

-

-

37o30'

320

65

290

41O

82

65

-

-

37o30'

320

80

31O

430

95

76

-

-

37o30'

360

100

350

470

117

98

-

-

37o30'

400

125

480

500

143

123

-

-

37o30'

400

150

480

533

167

148

-

-

37o30'

500

1O

10.O

130

245

36

1O

18.4

1O

-

120

15

130

245

36

14

22.5

1O

-

120

20

150

265

44

20

28.5

11

-

160

25

160

270

48

25

34.5

12

-

200

32

180

285

48

32

-

-

37o30'

200

40

200

320

55

38

-

-

37o30'

240

50

230

355

64

48

-

-

37o30'

320

65

290

41O

82

63

-

-

37o30'

320

80

31O

430

95

74

-

-

37o30'

360

1OO

350

470

117

97

-

-

37o30'

400

125

400

500

143

123

-

-

37o30'

400

150

480

533

167

148

-

-

37o30'

500

NKJ61H真空截止阀主要尺寸及重量 Main dimensions and weight

注:PN4.0(40)阀门允许作为PN1.0(10)、PN1.6(16)、PN2.5(25)压力级选用

截止阀订货主要事项:

截止阀介质压力等级内泄漏率阀门尺寸连接方式标准zui大耐温zui大耐压zui大流量/每小时,截止阀阀体材质转动方式(手柄/蜗轮)内部阀体结构截止阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。
