J41Y法兰锻钢截止阀

J41Y法兰锻钢截止阀
点击放大
产品型号:
J41Y
产品报价:
产品特点:
41Y法兰锻钢截止阀根据客户需求的其他材质也可采用,密封面料配对由客户指定内件代号决定
  J41YJ41Y法兰锻钢截止阀的详细资料:



锻钢阀门:J41Y法兰锻钢截止阀

放大图片

J41Y法兰锻钢截止阀详细信息:

法兰截止阀型号:J41Y

法兰截止阀公称通径:15MM-80MM

法兰截止阀使用压力:1.6MPA -32MPA

法兰截止阀连接方式:法兰连接

法兰截止阀形式:手动

法兰截止阀主要功能:起开关作用

法兰截止阀使用介质:水 油品 蒸汽

法兰截止阀材质:锻钢  锻不锈钢

法兰截止阀标准:机械部标准或定做非标

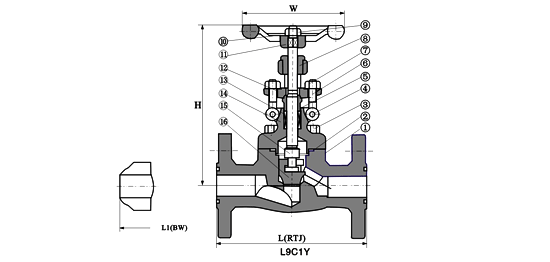

标准材质明细表

序号
零件名称 CS to ASTM

AS to ASTM

SS to ASTM
Type A105 Type F22 Type F304(L) Type F316(L)
1 阀体 A105 A182 F22 A182 F304(L) A182 F316(L)
2 垫片 Corrugated SS+graphite SS+PTFE
3 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
4 圆柱销 A276 420 A276 304
5 填料压套 A276 410 A182 F304(L) A182 F316(L)
6 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
7 螺母 A194 2H A194 4 A194 8 A194 8M
8 阀杆螺母 A276 410
9 螺母 A194 2H A194 4 A194 8 A194 8M
10 铭牌 SS
11 手轮 A197
12 填料压板 A216 WCB A351 CF8
13 填料 Flexible Graphite PTFE
14 阀盖 A105 A276 304 A182 F304(L) A182 F316(L)
15 阀杆 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
16 阀瓣 A276 420 A276 304 A276 304(L) A276 316(L)
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 -29℃~425℃ -29℃~550℃ -29℃~180℃

注意:客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。

CS=碳钢;AS=合金钢;SS=不锈钢;

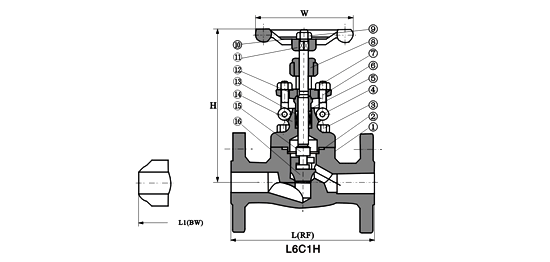

尺寸(mm)和重量(kg)

NPS 1/2" 3/4" 1" 11/4" 11/2" 2"
L(RF)
L1(BW)
150Lb 108 117 127 140 165 203
300Lb 152 178 203 216 229 267
600Lb 165 190 216 229 241 292
H(开) 150Lb~300Lb 166 171 207 240 258 330
600Lb 171 207 240 258 330 380
W 100 100 125 160 160 180
重量 150Lb RF 4.5 6.9 9.8 13.5 19.5 28.0
BW 2.3 3.6 7.8 8.2 12.0 15.0
300Lb RF 4.8 7.7 11.0 16.8 21.2 32.6
BW 2.8 4.0 8.5 9.2 12.6 16.8
600Lb RF 5.6 7.8 12.5 17.0 23.5 38.8
BW 3.4 4.7 9.2 10.5 13.3 18.9




标准材质明细表

序号

零件名称

CS to ASTM

AS to ASTM

SS to ASTM

Type A105

Type F22

Type F304(L)

Type F316(L)

1

阀体

A105

A182 F22

A182 F304(L)

A182 F316(L)

2

垫片

Corrugated SS+graphite

SS+PTFE

3

螺栓

A193 B7

A193 B16

A193 B8

A193 B8M

4

销钉

A276 420

A276 304

5

填料压套

A276 410

A182 F304(L)

A182 F316(L)

6

活节螺栓

A193 B7

A193 B16

A193 B8

A193 B8M

7

螺母

A194 2H

A194 4

A194 8

A194 8M

8

阀杆螺母

A276 410

9

螺母

A194 2H

A194 4

A194 8

A194 8M

10

铭牌

SS

11

手轮

A197

产品相关关键字: J41Y 法兰 锻钢截止阀
