疏水阀图片系列:CS49H/CS49W圆盘式蒸汽疏水阀

疏水阀图片系列:CS49H/CS49W圆盘式蒸汽疏水阀
点击放大
产品型号:
CS49H
产品报价:
产品特点:
CS49H圆盘式法兰蒸汽疏水阀(三精)是根据伯努力热动力原理,利用蒸汽和凝结水的热动力学不同的特性,引起动能和势能动静压变化
  CS49H疏水阀图片系列:CS49H/CS49W圆盘式蒸汽疏水阀的详细资料:



CS49H圆盘式法兰蒸汽疏水阀详细信息:

CS49H/CS49W圆盘式法兰蒸汽疏水阀(三精)



圆盘式蒸汽疏水阀是根据伯努力热动力原理,利用蒸汽和凝结水的热动力学不同的特性,引起动能和势能动静压变化。使动作件阀片上下压差变化,启动阀片开启和关闭,从而达到阻汽排水目的。

圆盘式法兰蒸汽疏水阀特点

体积小,重量轻,不受安装位置的限制。 全部材质均为不锈钢件,经久耐用,耐腐蚀。 在室外不怕冷冻,能耐水击,耐过热。 过冷度为 8 ℃ ,漏汽率小于实际排量 3% ,zui大背压 50% 。 结构简单,安装维修方便。

圆盘式法兰蒸汽疏水阀工作原理

疏水阀内有一个阀片,既是敏感件又是动作执行件。当装置启动时,管道出现冷却凝结水,凝结水靠工作压力推开阀片,迅速排放。当凝结水排放完毕,蒸汽进入疏水阀内,蒸汽的体积迅速扩大,蒸汽比凝结水的流速大,使阀片上下产生压差,阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时,阀片受到两面压力,阀片下面的受力面积小于上面的受力面积,因疏水阀汽室里面的压力来源于蒸汽压力,所以阀片上面受力大于下面,阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水,汽室里面的压力消失。凝结水靠工作压力推开阀片,凝结水又继续排放,循环工作,间断排水。

圆盘式法兰蒸汽疏水阀主要性能以及零部件

部件名称

CS19W-16-40C

CS49W-16-40C

阀 体

3Cr13

3Cr13

阀盖、螺塞

2Cr13

2Cr13

阀 片

3Cr13

3Cr13

过 滤 网

304

304

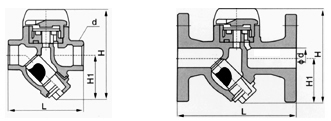

圆盘式法兰蒸汽疏水阀型号规格外型尺寸表

产品型号

公称通径
(mm)

连接方式

工作压力
范围
(Mpa)

zui高允许
温度
( ℃ )

外形尺寸

L

H

H2

W

CS49W-16-40C

CS49H-16-40C

15

法兰

0.05-4.0

425

150

58

47

61

20

法兰

0.05-4.0

425

150

58

47

61

25

法兰

0.05-4.0

425

160

62

43

61

32

法兰

0.05-40

425

210

78

52

79

40

法兰

0.05-40

425

230

80

55

79

50

法兰

0.05-40

425

230

80.5

64.5

79

65

法兰

0.05-40

425

280

100

82

85

80

法兰

0.05-40

425

310

118

92

110

100

法兰

0.05-40

425

460

128

102

110

CS19W-16-40C

CS19H-16-40C

15

螺纹

0.05-40

425

80

47

54

47

20

螺纹

0.05-40

425

90

52

59

57

25

螺纹

0.05-40

425

95

59

62

57

32

螺纹

0.05-40

425

105

70.5

89.5

80

40

螺纹

0.05-40

425

110

70.5

89.5

80

50

螺纹

0.05-40

425

120

70.5

104.5

80

CS69W-16-40C

CS69H-16-40C

15

承插焊

0.05-40

425

80

47

54

47

20

承插焊

0.05-40

425

90

52

59

57

25

承插焊

0.05-40

425

95

59

62

57

32

承插焊

0.05-40

425

105

70.5

89.5

80

40

承插焊

0.05-40

425

110

70.5

89.5

80

50

承插焊

0.05-40

425

120

70.5

104.5

80

产品相关关键字: 疏水阀 圆盘式疏水阀 蒸汽疏水阀 CS49H疏水阀 法兰疏水阀
