适用于工矿企业、民用建筑中各种水箱(池)水塔的液面自动控制。保养简单.灵活耐用,液位控制准确度高。
角型定水位阀型号:100A | 角型定水位阀公称通径:50MM-1000MM | 角型定水位阀年 使用压力:1.6MPA -2.5MPA |
角型定水位阀连接方式:法兰连接 | 角型定水位阀形式:自动 | 角型定水位阀主要功能:控制水位 |
角型定水位阀介质:水工业管道 | 角型定水位阀材质:铸铁 球墨铸铁 铸钢 | 角型定水位阀标准:械部标准或定做非标 |

工作原理

当水池或水箱内水位下降,浮球阀开启排水时,进水管内有压水将阀内活塞托起,密封面打开,阀门即开启供水。当水位上升到控制线时,浮球阀关闭.活塞下移将密封面钓闭,闭门停止供水。
技术参数
角式定水阀适用介质:洁净水 使用压力:0.2~1.0MPa 介质温度:O~80℃ 公称压力:0.6、1.0、1.6MPa

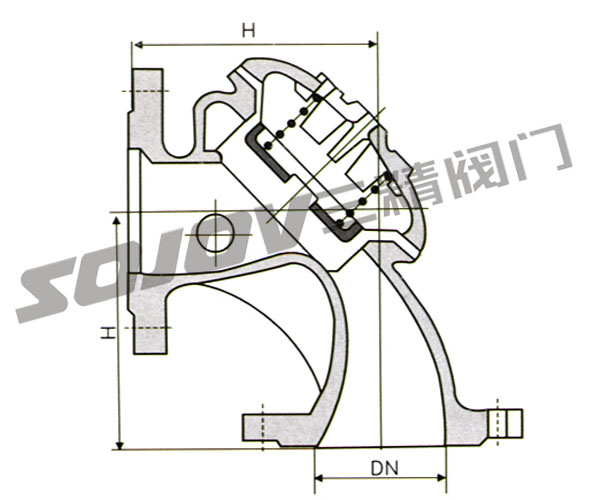

主要外形尺寸(法兰连接尺寸按GB4216的规定)

| | | | | | | | | | | 750 | 放大图片 | | 适用于工矿企业、民用建筑中各种水箱(池)水塔的液面自动控制。保养简单.灵活耐用,液位控制准确度高。 角型定水位阀型号:100A | 角型定水位阀公称通径:50MM-1000MM | 角型定水位阀年 使用压力:1.6MPA -2.5MPA | 角型定水位阀连接方式:法兰连接 | 角型定水位阀形式:自动 | 角型定水位阀主要功能:控制水位 | 角型定水位阀介质:水工业管道 | 角型定水位阀材质:铸铁 球墨铸铁 铸钢 | 角型定水位阀标准:械部标准或定做非标 |  工作原理  当水池或水箱内水位下降,浮球阀开启排水时,进水管内有压水将阀内活塞托起,密封面打开,阀门即开启供水。当水位上升到控制线时,浮球阀关闭.活塞下移将密封面钓闭,闭门停止供水。 技术参数 角式定水阀适用介质:洁净水 使用压力:0.2~1.0MPa 介质温度:O~80℃ 公称压力:0.6、1.0、1.6MPa 主要外形尺寸(法兰连接尺寸按GB4216的规定)  DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | L | 107 | 115 | 125 | 135 | 146 | 165 | 180 | 215 | 255 | 285 | 225 | H | 235 | 243 | 253 | 280 | 307 | 358 | 400 | 490 | 576 | 663 | 750 | |
